Zadanie 9.1. (0–2)
Treść
Na schemacie przedstawiono wartości ciśnień parcjalnych (prężności) gazów oddechowych w powietrzu atmosferycznym, w pęcherzykach płucnych oraz we krwi naczyń krwionośnych. Legenda:
• ciśnienie parcjalne tlenu P O 2
• ciśnienie parcjalne dwutlenku węgla (tlenku węgla(IV)) P CO 2 Na podstawie: E. McLaughlin, J. Stamford, D. White, Fizjologia człowieka. Krótkie wykłady, Warszawa 2008.
Korzystając z danych na schemacie, narysuj wykres słupkowy porównujący ciśnienie parcjalne tlenu i dwutlenku węgla w powietrzu pęcherzykowym oraz we krwi tętnicy płucnej i żyły płucnej.
Pokaż odpowiedź

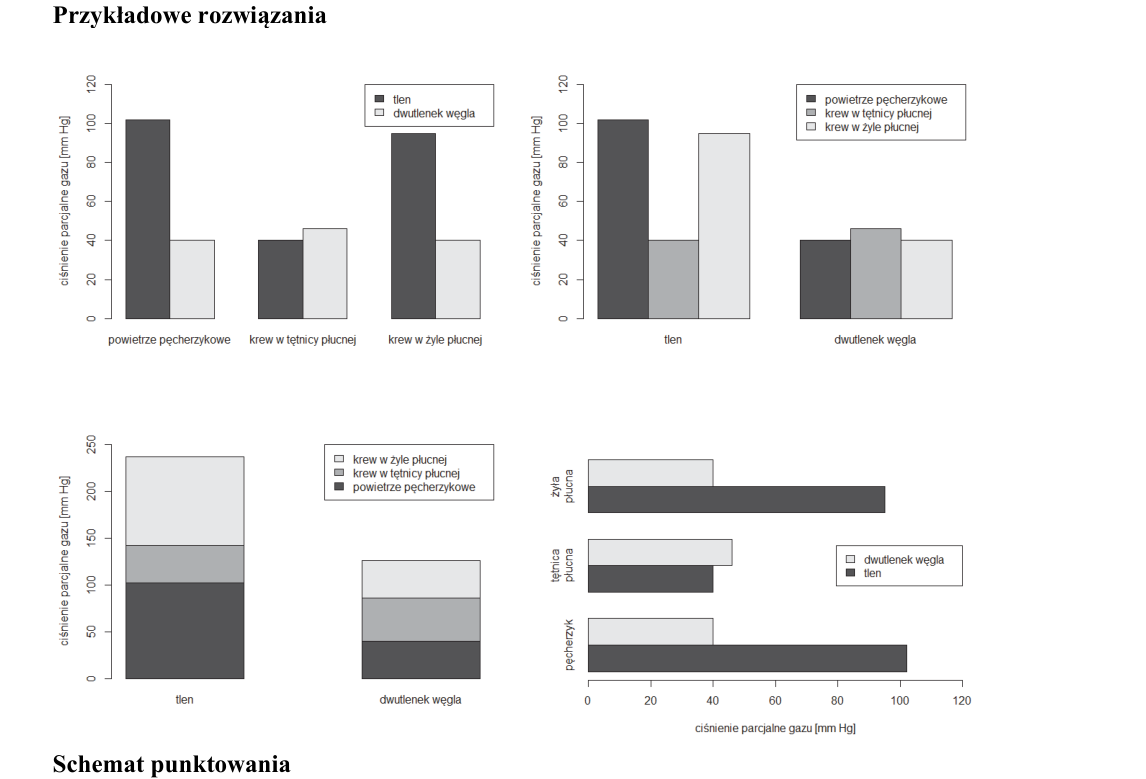

Przykładowe rozwiązania
Schemat punktowania
2 p. – za w całości poprawne wykonanie wykresu, tj:
• poprawne opisanie słupków: powietrze pęcherzykowe/pęcherzyk, krew w tętnicy płucnej/tętnica płucna, krew w żyle płucnej/żyła płucna lub tlen, dwutlenek węgla
• poprawne opisanie jednej osi: ciśnienie parcjalne (gazu oddechowego)/ciśnienie parcjalne (tlenu i dwutlenku węgla)/ciśnienie parcjalne (O2 i CO2) i podanie jednostki [mm Hg]
• poprawne wyskalowanie osi
• poprawne narysowanie słupków wykresu zgodnie z podaną legendą.
1 p. – za częściowo poprawne wykonanie wykresu, tj:
• za poprawne opisanie słupków wykresu oraz poprawne opisanie osi lub
• za poprawne wyskalowanie osi oraz poprawne narysowanie słupków wykresu zgodnie z podaną legendą.
0 p. – za niespełnienie powyższych kryteriów lub za brak wykresu.
